Cuarto semestre paralelo A - Electrònica Bàsica - Universidad Publica de El Alto UPEA
MATERIAL DE USO EN LABORATORIO:
1 Alicate de corte
14 Resistencias de 1 K
1 Multitester (Digital)
1 Protoboard
Software de emulación
Resumen.-
En este laboratorio se divide en dos
partes las cuales son:
Primero:
Se comparó las resistencias basándonos
en tres aspectos.
-
Valor proporcionado por
el fabricante
-
En los código de
colores
-
El valor indicado en el
multímetro.
Y así ver si el error está en el rango
indicado por el fabricante.
Segundo:
Una vez armado el circuito proporcionado por el docente, se midió la
resistencia total en diferentes puntos como: ab, ac, ad, ae, bc, bd, be, cd,
ce, de.
Introducción.-
La resistencia eléctrica es la oposición
al flujo de electrones al moverse a través de un conductor. La unidad
internacional en que están medidas estas resistencias es el (Ohm).
Se denomina resistor al componente
electrónico, diseñado para introducir una resistencia eléctrica, es decir que
causa una oposición al paso de la corriente, causando que en sus terminales
aparezca una diferencia de tensión.
Método
experimental.-
Las resistencias utilizadas en este
circuito son:
En la primera parte de este laboratorio
se muestra y se compara el valor ofrecido por el fabricante, con el valor
medido en el multímetro.
En esta segunda parte se monta las
resistencia al circuito de la figura 1, para poder tener una resistencia total,
o resistencia equivalente entre diferentes puntos, tanto viendo el error y en
las escalas que están medidas.
Resultados
y discusión.-
Primera
parte:
R1
= R2 = R3 = R4 = R5 = R6 = R7 = R8 = R9 = R10
COLOR
R11 = R12 = R13 = R14.
Segunda
parte:
Se Calculó de la resistencia total de
acurdo a los puntos
RZ=
R3+R4+R5+R6+R7+R10= 3.5/4.5 K.
Rab = 0.5+1+1+1=
(3.5/4.5)+4= 4.78 K.
Rac=
(3.5/4.5)+1+1+1+1= 4.78 K.
Rad= 1+1+
(3.5/4.5)+1+0.5= 4.28 K.
Rae= 1+1= 2 K.
Rbc= 1+1+1+1 = 4 K.
Rbd= 3+0.50 = 3.50 K.
Rbe= 1+1+(3.5/4.5)=
2.78 K.
Rcd= 1+0.50 = 1.50 K.
Rce=1+1+
(3.5/4.5)= 2.78 K.
Rde= 0.50+1+ (3.5/4.5)= 2.28 K.

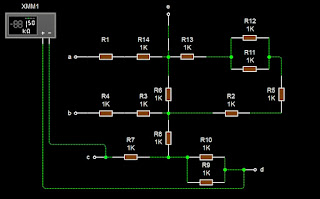

RESISTENCIAS TOTALES HALLADAS CON EL EMULADOR
EN ESTA PARTE HALLAMOS LOS ERRORES:
Conclusiones.-
En este laboratorio se pudo medir las
resistencias, comparándolos con los datos que da el fabricante según el código
de colores, así comprobando con el multímetro, para ver el error o la
diferencia que hay.
También se apreció que la resistencia
total medida con el multímetro, no iguala con los datos teóricos, esto producto
al error, ya sea del instrumento o error manual.
Referencias.-
1.
Ing. Guillermo Uría,
apuntes de Electrónica Básica.
2.
Manual de Multímetro
Digital Modelos (830/830B/830L/838).
